Istilah-Istilah Dalam Dunia RC


Banyak sekali yang perlu dipelajari dalam mendalami RC (Radio Control), untuk pemula seperti saya sangat membutuhkan kamus glossary kata yang digunakan dalam dunia RC. Karena tanpa glossary kata ini, sulit sekali untuk memahami penjelasan, modifikasi, tips dan trik dalam sebuah diskusi RC.

Berikut adalah beberapa kata yang sering digunakan dalam dunia RC,

Istilah

Penjelasan

50 : 50

keadaan perputaran ban depan = ban belakang / 4wd

2wd ( 2 wheels drive )

ban yg bergerak hanya 2 ban aja yaitu belakang sbagai penggerak, mayoritas di RC touring

4wd ( 4 wheels drive )

ban semua bergerak ,biasanya penggeraknya bermcam macam dari shaft, belt maupun dinamo. Mayoritas sistem ini ada di rc drift.

4000KV 8.5T

besarnya motor sebesar 4000kilovolt dengan turn (T) sebesar 8.5 pada motor brushless 11T setara dengan 23T motor brushed. semakin besar KV dan semakin kecil T biasanya semakin kencang (speed), semakin kecil KV dan semakin besar T biasanya semakin mempunyai torque

Ankerman/Anckerman

keadaan yg terjadi ketika ada perbedaan sudut belok pada roda depan kanan dan kiri.

ARTR

biasanya kurang remot untuk bisa main rc

ball diff

sama seperti di atas tapi menggunakan pelor2 baja, dan bisa di setel seberapa kenceng diff yg ente mau.

Belt drive

Pengganti shaft, bedanya ia menggunakan belt sabuk sebagai penerus tenaga dan bukannya batang besi atau shaft.

Brushed motor

istilah motor yang menggunakan brush

Brushless

tanpa brush

Buggy

sama dengan truggy hanya beda bodi, pake bodi buggy, macam tamiya 4wd gitu
truggy ama buggy. bedanya adalah di panjang arm2nya, kalo truggy lebih panjang sehingga jarak antar roda kiri - kanan jadi lebih lebar. jadi truggy lebih wide drpd buggy.

C/Capacity

artinya besar arus yg mampu dikeluarkan oleh battery dibanding kapasitas batere. Misal 1000maH 10C, maka arus maks = 1000x10 = 10000ma = 10ampere

Camber + / -

posisi ban jika dilihat dari depan atau belakang,, + (positif) jika posisi ban membentuk \-----/ - (negatif) jika posisi ban /-----\ dan 0 jika posisi ban |-------|

Caster

merupakan istilah pada kaki2. caster dpat diukur dengan derajat perbedaan antara sumbu horizontal dengan knuckle mobil.

Chassis

rangka mobil rc

CS/Countersteer

Perputran ban belakang lebih cepat dibanding ban depan.

CS = counter steer.

: istilah RC drift untuk menunjukkan posisi ban depan yg berlawanan dengan arah belok kendaraan. hal ini dpt dilakukan karena putaran ban belakang lebih cepet (over drive) atau ban depan lebih lambat (under drive)

COW : center oneway

seperti Front one way tapi biasany berada di shaft (untuk kit shaft) dan pulley (untuk kit belt)



Cup joint :

sambungan yg menghubungkan differential dengan unuversal shaft indikasi A pada ESC itu melambangkan AMpere atau besarnya arus, biasanya disesuaikan kebutuhan power dan alokasi sumber arus listrik pada kit, semakin gede semakin bagus.



D/R

Dual Rate, batasan steering throw untuk servo

Dog Bone

kopel, hapel. Penerus tenaga ke ban.

Differential gear

pembagi putaran roda (tenaga) dengan menggunakan planet gear tingkat kekencangannya sudah fix

ESC

electronic speed control, yang ngatur kecepatan mobil.. cuma ada di rc propo.

Fet

pcb, itu elektroniknya.

FDR

final drive rasio. artinya kurang lebih rasio perputaran ban berbanding dengan putaran dinamo / motor jd misalnya FDR 5 berarti motor berputar sebanyak 5 kali penuh untuk menggerakan roda 1 putaran penuh cara ngitungnya kurang lebih = (spur gear / pinion ) x second gear (atau CS rasio)

FMS

Front midship X Rear midship = RMS. kondisi / lokasi dari motor atau sumber tenaga di kit elektrik.

Knucle

tempat nempelya velg

MOA

Motor On Axles, rc rock crawler dgn drive unit langsung kepasang di axle / as roda.

Oneway diff

kebanyakan di touring car lansiran th 2000~2006, oneway mengartikan roda hanya bergerak 1 arah kedepan, ketika tidak ada energi maka roda akan bergerak bebas untuk kiri dan kanan masing2 bisa berbeda rotasi tergantung posisi roda,

Pinion

gear yg melekat pada motor

Pitch

jarak antar ujung gigi gear

RTR (ready to run)

RC siap pakai dan tanpa tambah komponen lain

RTD (ready to drift)

RC siap pakai dan tanpa tambah komponen lain

KIT

hanya chassis aja yg dijual , komponen lain dibeli terpisah seperti ban, velg, esc, servo ,remote, dll

Receiver

electronic yang di mobil yang gunanya terima sinyal dari remote.

Shafty

rc rock crawler dengan drive unit menggunakan drive shaft / kopel

Shaft

Propeller shaft. Mirip2 ama dog bone, tapi bisa memanjang dan memendek.

Shaft Universal

Kalo yang ini ndak gitu yakin, tapi kekna sama ama definisi shaft.

Solid oneway

semodel dgn diatas tapi ketika tidak ada tenaga yg di salurkan ke roda maka roda bergerak bebas bersamaan kiri dan kanan, di kelas touring car ini klo gak salah di perkenalkan pertama dari XRAY T2007 dengan versi multi diffnya, contoh lain solid oneway itu ada di QD TTDPL tuk roda depan.

Solid axel

diff terkunci mati ato 100% lock tuk kiri dan kanan baik on throtle ato pun off. kedua roda bergerak bersamaan, eranya start dari XRAY T2007 sampai sekarang T3, dan diikuti banyak pabrikan RC lain, di posisikan di depan (tuk touring car) ato belakang tuk (drift car). tuk kelas touring solid ato spool sangat kerasa manfaatnya tuk ngeredamm power motor brushless dan batre LiPo.

Spectrum

istilah untuk frekuensi radio / remote 2.4GHZ

Spur gear

gear yg melekat pada shaft atau pada kit belt yg berada satu axis / satu sumbu dengan pulley

T

Turn, jumlah putaran kawat dlm rotor

TEU

merek / jenis ESC standard yg di kluarkan dari tamiya, kemampuan esc ini terbatas sampai dengan motor 27t (kaleng) ato sporttune motor tamiya.

TR - RX TR

Transmiter RX=reciever X=XTAL (cristal frequensi)

Truggy

mobil off road dengan body pick up truk, model2 chevrolet gitu

Toe in

Ujung depan ban dekat ke chassis dibanding ujung belakang ban.

Toe out

Ujung depan ban jauh ke chassis dibanding ujung belakang ban.



Begitu banyak istilah-istilah yang digunakan dalam dunia RC, mungkin di atas adalah sebagian atau bahkan sepertiganya. Untuk yang punya istilah baru bisa menuliskannya di kolom komentar sebagai masukan untuk menambah kamus istilah RC ini.

About RC


Karena suka banget sama mobil akhirnya ditulis juga nih post tentang RC, maklum gak kebeli mobil beneran jadi sementara mobil-mobilan aja dulu. Hehe..

Jadi apa sih RC itu?

RC itu lengkapnya adalah Radio Control, singkatan dari RC. Semua mainan yang menggunakan radio control adalah RC, baik itu berbentuk mobil, motor, pesawat, boat, dll. Tapi disini yang mau saya ulas adalah seputar RC Cars, atau mobil radio control akan tetapi bagian RC kebanyakan sama saja.

Senin, 24 Februari 2014

Part 2nd

Part Ex-Yamaha Vixion

Underbone/Footstep Nui Shark
Merek         : Nui Racing Project
Kondisi      : 90%
Detail         : Original produk Nui, warna silver, sudah terdapat dudukan untuk master RDB
Minus         : - Injakan rem patah (sudah diganti baut)
                     - Injakan footstep lecet dikit (tidak berpengaruh)
Harga         : Rp. 250.000 (Nego)

Jumat, 11 Januari 2013

Problematika dan Solusi Masalah Yamaha Vixion

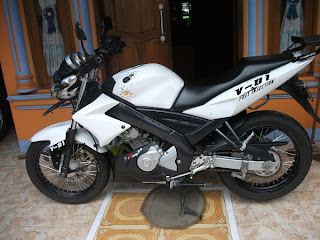

Tongkrongan Dirumah hehe..
